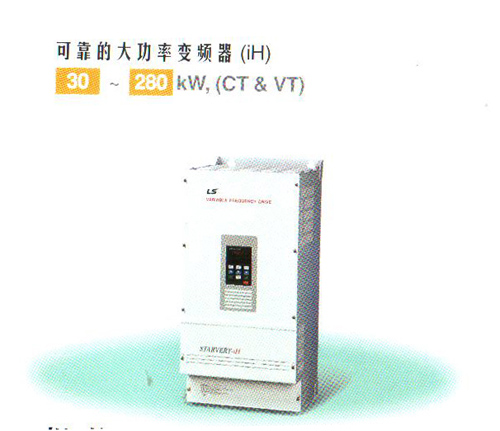

韩国（LS产电）IHCT系列变频器
品牌/系列：韩国LS
产品类别：变频器
订货号：货期待查
价格：面议
标准型(恒转矩)大功率 变频调速器
SV030iH-4CT, Wuxi 功率 30KW (输入:3相380V/ 输出:3相 0~380V)
SV037iH-4CT, Wuxi 功率 37KW (输入:3相380V/ 输出:3相 0~380V)
SV045iH-4CT, Wuxi 功率 45KW (输入:3相380V/ 输出:3相 0~380V)
SV055iH-4CT, Wuxi 功率 55KW (输入:3相380V/ 输出:3相 0~380V)
SV075iH-4CT, Wuxi 功率 75KW (输入:3相380V/ 输出:3相 0~380V)
SV090iH-4CT, Wuxi 功率 90KW (输入:3相380V/ 输出:3相 0~380V)
SV110iH-4CT, Wuxi 功率 110KW (输入:3相380V/ 输出:3相 0~380V)
SV132iH-4CT, Wuxi 功率 132KW (输入:3相380V/ 输出:3相 0~380V)
SV160iH-4CT, Wuxi 功率 160KW (输入:3相380V/ 输出:3相 0~380V)
SV220iH-4CT, Wuxi 功率 220KW (输入:3相380V/ 输出:3相 0~380V)
SV030iH-2CT, Wuxi 功率 30KW (输入:3相220V/ 输出:3相 0~220V)
SV037iH-2CT, Wuxi 功率 37KW (输入:3相220V/ 输出:3相 0~220V)
SV045iH-2CT, Wuxi 功率 45KW (输入:3相220V/ 输出:3相 0~220V)
SV055iH-2CT, Wuxi 功率 55KW (输入:3相220V/ 输出:3相 0~220V)
|
LS IHCT系列变频器
一般特性
|
|
|
|
|
|
|
- 功率/电压等级：
30～55kW,200-230VAC,3相
30～220kW,380-460VAC,3相
- 变频器类型：采用IGBT的PWM控制
- 控制方式：V/F空间矢量PWM技术
- 恒转矩，变转矩双功率等级
- 防护等级：IP00
- 2～10Hz载波频率
- 0.5～400Hz输出频率
- 可移动的控制面板(读/写参数)
- 6个多功能输入端子
- 5个多功能输出端子(3个集电极开机方式，2个继电器方式)
- 4-20mA模拟量输出
- 直流制动
|
|
|
|
型号
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
SV030iH-4
|
|
SV037iH-4
|
|
SV045iH-4
|
|
SV055iH-4
|
|
SV075iH-4
|
|
SV090iH-4
|
|
SV110iH-4
|
|
SV132iH-4
|
|
SV160iH-4
|
|
SV220iH-4
|
|
|
|
30
|
|
37
|
|
45
|
|
55
|
|
75
|
|
90
|
|
110
|
|
132
|
|
160
|
|
220
|
|
|
|
37
|
|
45
|
|
55
|
|
75
|
|
90
|
|
110
|
|
132
|
|
160
|
|
185
|
|
280
|
|
|
|
|
|
规格
|
|
|
|
|
200～230V级(40～75HP)说明
|
变频器类型
|
SV030iH-2
|
SV037iH-2
|
SV045iH-2
|
SV055iH-2
|
|
电机额定值
|
恒转矩[HP]
|
40
|
50
|
60
|
75
|
|
恒转矩[kW]
|
30
|
37
|
45
|
55
|
|
输出额定值
|
恒转矩FLA[A]
|
46
|
55
|
68
|
83
|
|
恒转矩[kVA]*2
|
122
|
146
|
180
|
220
|
|
输入额定值
|
电压
|
3相，220～230V(±10%)
|
|
频率
|
50～60Hz(±5%)
|
|
重点[kg(lbs)]
|
42(93)
|
42(93)
|
56(123)
|
56(123)
|
380～460V级(40～300HP)说明
|
变频器类型
|
SV030iH-4
|
SV037iH-4
|
SV045iH-4
|
SV055iH-4
|
SV075iH-4
|
|
电机额定值
|
恒转矩[HP]
|
40
|
50
|
60
|
75
|
100
|
|
恒转矩[kW]
|
30
|
37
|
45
|
55
|
75
|
|
变转矩[HP]
|
50
|
60
|
75
|
100
|
125
|
|
变转矩[kW]
|
37
|
45
|
55
|
75
|
90
|
|
输出额定值
|
恒转矩FLA[A]
|
61
|
75
|
91
|
110
|
152
|
|
恒转矩[kVA]*3
|
40
|
50
|
60
|
70
|
100
|
|
变转矩FLA[A]
|
80
|
96
|
115
|
125
|
160
|
|
变转矩[kVA]*3
|
52
|
62
|
74
|
80
|
103
|
|
输入额定值
|
电压
|
3相，330～400V(±10%)
|
|
频率
|
50～60Hz(±5%)
|
|
重点[kg(lbs)]
|
45(93)
|
45(93)
|
63(139)
|
63(139)
|
68(150)
|
|
变频器类型
|
SV090iH-4
|
SV110iH-4
|
SV132iH-4
|
SV160iH-4
|
SV220iH-4
|
|
电机额定值
|
恒转矩[HP]
|
125
|
150
|
175
|
215
|
300
|
|
恒转矩[kW]
|
90
|
110
|
132
|
160
|
220
|
|
变转矩[HP]
|
150
|
175
|
215
|
250
|
350
|
|
变转矩[kW]
|
110
|
132
|
160
|
185
|
280
|
|
输出额定值
|
恒转矩FLA[A]
|
183
|
223
|
264
|
325
|
432
|
|
恒转矩[kVA]*3
|
120
|
145
|
170
|
200
|
280
|
|
变转矩FLA[A]
|
228
|
264
|
330
|
361
|
477
|
|
变转矩[kVA]*3
|
147
|
170
|
213
|
233
|
307
|
|
输入额定值
|
电压
|
3相，380～400V(±10%)
|
|
频率
|
50～60Hz(±5%)
|
|
重点[kg(lbs)]
|
98(216)
|
98(216)
|
122(269)
|
122(269)
|
175(386)
|
440～460V级(40～300HP)说明
|
变频器类型
|
SV030iH-4
|
SV037iH-4
|
SV045iH-4
|
SV055iH-4
|
SV075iH-4
|
|
电机额定值
|
恒转矩[HP]
|
40
|
50
|
60
|
75
|
100
|
|
恒转矩[kW]
|
30
|
37
|
45
|
55
|
75
|
|
变转矩[HP]
|
50
|
60
|
75
|
100
|
125
|
|
变转矩[kW]
|
37
|
45
|
55
|
75
|
90
|
|
输出额定值
|
恒转矩FLA[A]
|
61
|
75
|
91
|
110
|
152
|
|
恒转矩[kVA]*3
|
45
|
56
|
68
|
82
|
113
|
|
变转矩FLA[A]
|
80
|
96
|
115
|
125
|
160
|
|
变转矩[kVA]*3
|
60
|
70
|
86
|
93
|
120
|
|
输入额定值
|
电压
|
3相，4400～460V(±10%)
|
|
频率
|
50～60Hz(±5%)
|
|
重点[kg(lbs)]
|
45(93)
|
45(93)
|
63(139)
|
63(139)
|
68(150)
|
|
变频器类型
|
SV090iH-4
|
SV110iH-4
|
SV132iH-4
|
SV160iH-4
|
SV220iH-4
|
|
电机额定值
|
恒转矩[HP]
|
125
|
150
|
175
|
215
|
300
|
|
恒转矩[kW]
|
90
|
110
|
132
|
160
|
220
|
|
变转矩[HP]
|
150
|
175
|
215
|
250
|
350
|
|
变转矩[kW]
|
110
|
132
|
160
|
185
|
280
|
|
输出额定值
|
恒转矩FLA[A]
|
183
|
223
|
264
|
325
|
432
|
|
恒转矩[kVA]*3
|
136
|
166
|
197
|
242
|
322
|
|
变转矩FLA[A]
|
228
|
264
|
330
|
361
|
477
|
|
变转矩[kVA]*3
|
170
|
200
|
246
|
270
|
356
|
|
输入额定值
|
电压
|
3相，440～460V(±10%)
|
|
频率
|
50～60Hz(±5%)
|
|
重点[kg(lbs)]
|
98(216)
|
98(216)
|
122(269)
|
122(269)
|
175(386)
|
共性说明
|
输出等级
|
最大频率
|
0.5～400Hz
|
|
输出电压
|
3相,O到输入电压
|
|
控制方式
|
控制方式
|
空间矢量PWM方式
|
|
频率设置分辨率
|
数字给定：0.01Hz(低于100Hz),0.1Hz(高于100Hz)
|
|
模拟量给定：0.03Hz/60Hz
|
|
频率精度
|
数字：0.01%最大输出频率
|
|
模拟：0.1%最大输出频率
|
|
V/F 曲线
|
线性，非线性，用户定义V/F
|
|
制动转矩(w/o DB)
|
约20%
|
|
恒转矩过载能力CT
|
1分钟150%额定电流 0.5秒200%
|
|
变转矩过载能力VT
|
1分钟110%额定电流 0.5秒150%
|
|
转矩补偿
|
手动转矩补偿(0～20%)自动转矩补偿
|
|
运行方式
|
运行方式
|
控制面板/端子/通讯(选件)
|
|
频率设定
|
模拟：0～10V/4～20mA，数字：控制面板
|
|
加/减速时间
|
0.1～6,000秒，8段预设(可编程)
|
|
多步速
|
8段预设运行速度
|
|
寸动
|
寸动运行
|
|
运行功能
|
直流制动，频率限制，跳频，转差补偿，PI控制防失速保护
|
|
运行状态
|
频率等级检测，过载报警，堵转，过压，欠压，变频器过热，运行，停止，恒速，速度搜索
|
|
起动信号
|
正转，反转
|
|
可编程输入/输出
|
可编程输入
|
6个可编程输入
|
|
可编程输出
|
5个可编程输出
|
|
故障输出(A,C,B)-250VAC 1A,30VDC 1A
|
|
3个集电极开路输出：24V,50mA
|
|
模拟量
|
4～20mA
|
|
输出表
|
转速，频率，电流，电压(输出脉冲：500Hz，输出电压：010V)
|
|
保护能力
|
变频器保护
|
过压，欠压，过流，过载，保险丝断，接地，变频器过热，电机过热，主CPU错误
|
|
堵转保护
|
过电流保护
|
|
瞬间掉电
|
小于15毫秒：继续运行，超过15毫秒：自动重起动(可编程)
|
|
运行环境
|
环境温度
|
14°F～104°F(-10°C～40°C),CE规格认定：41°F～104°F(5°C～40°C)
|
|
储存温度
|
-4°F～149°F(-20°C～65°C)
|
|
环境湿度
|
最大90%RH，(无结露)，CE规格认定：5～85%(无结露)
|
|
高度，振动
|
海拔3,300ft(1,000m)以下，5.9m/sec^2(0.6g)以下
|
|
空气压力
|
86～106kPa
|
|
应用场合
|
无腐蚀性气体，油雾，灰尘
|
|
冷却方式
|
强制空冷
|
|
保护等级
|
IP00
|
|
国际水平
|
CE认证,UL认证(UL508C)
|
*1)最大使用容量是4极电机。
*2)功率容量KVA(3的平方*V*I)是220电压。
*3)功率容量KVA(3的平方*V*I)是380电压。
*4)功率容量KVA(3的平方*V*I)是440电压。
|
|
|
|
|
|
端子功能
|
|
|
|
|
|
|
电源端子配置
|
端子号
|
功能
|
|
R
S
T
|
交流电源输入（3相，200～230VAC或380～460VAC）
|
|
G
|
接地
|
|
P1
P2
|
直流母线正端子
外接直流电抗器(P1-P2)和制动单元连接端
|
|
N
|
直流母线负端子
制动单元(N-N)连接端子
|
|
U
V
W
|
到电机输出端子（3相，200～230VAC或380～460VAC）
|
控制端子配置
|
类型
|
端子号
|
名称
|
描述
|
|
输入信号
|
起动接点
功能选择
|
P1～P6
FX
RX
|
多功能输入1～6
正转指令
反转指令
|
用于多功能输入端子
得电前进，失电停止
得电后退，失电停止
|
|
BX
|
紧急停止
|
当BX信号为ON，变频器输出被关闭
当电机使用机械包闸制动，BX用于关闭输出信号，当BX信号为OFF时，FX得电，电机运行
|
|
RST
|
故障复位
|
用于故障复位
|
|
CM
|
顺序公共端子
|
输入端的公共端子
|
|
模拟量
频率选择
|
VR
|
频率给定电源(10V)
|
模拟频率设置电源，最大输出+12V,10mA
|
|
V1
V2
|
频率给定（电压）
|
用于0-10V的输入频率，内置电阻20KΩ
|
|
I
|
频率给定（电流）
|
用于4-20mA的输入频率，内置电阻20KΩ
|
|
CM
|
频率公共端子
|
频率设置公共端子
|
|
输出信号
|
输入
|
FM
|
频率输出
（用于外部监视）
|
根据变频器输出频率输出PWM信号，最大输出电压和输出频率为0-12V和1mA
|
|
LM
|
电流/电压输出
（用于外部监视）
|
输出电流或输出电压，缺省设置为输出电压。最大输出电压和输出频率为0-12V和1mA，输出频率设置为1.8kHz
|
|
模拟量
|
IO
|
模拟输出(4～12mA)
|
根据变频器输出频率输出数字信号
|
|
接点
|
A,C,B
|
故障触电输出
|
当保护功能运行时被激活，AC250V,1A或更小；DC30V，1A或更小
故障：30A-30C闭(30A-30C开)
正常：30B-30C闭(30A-30C开)
|
|
1A-1B,2A-2B
|
多功能继电器输出1，2
|
定义多功能输出端子后使用，AC250V,1A或更小；DC30V,1A或更小
|
|
OC1,OC2,OC3
|
多功能集电极开路输出
|
定义多功能输出端子后使用，DC24V,50mA
|
|
EG
|
公共端子
|
OC1,OC2,OC3的接地端子
|
|
|
|
|
控制盘
|
|
|
|
|
|
|
|
|
|
|
制动
|
|
|
|
|
|
|
|
模块名
|
SV037DBH-2
|
SV037DBH-4
|
SV075DBH-4
|
|
最大直流输入电压
|
DC 400V(200V级)
|
DC 800V(400V 级)
|
|
容量
|
37kW/200V
|
37kW/400V
|
75kW/400V
|
|
制动电阻
|
5kW3Ω
|
5kW 12Ω
|
10kW6Ω
|
|
应用类型及制动电阻
|
SV030iH-2
|
1 unit(1×5kW 3Ω)
|
|
|
|
SV037iH-2
|
1 unit(1×5kW 3Ω)
|
|
|
|
SV045iH-2
|
Parallel 2 units(2×5kW 3Ω)
|
|
|
|
SV055iH-2
|
Parallel 2 units(2×5kW 3Ω)
|
|
|
|
SV030iH-4
|
|
1 unit(1×5kW 12Ω)
|
|
|
SV037iH-4
|
|
1 unit(1×5kW 12Ω)
|
|
|
SV045iH-4
|
|
|
1 unit(2×5kW 12Ω)
|
|
SV055iH-4
|
|
|
1 unit(2×5kW 12Ω)
|
|
SV075iH-4
|
|
|
1 unit(2×5kW 12Ω)
|
|
SV090iH-2
|
|
|
Parallel 2 units(4×5kW 12Ω)
|
|
SV110iH-2
|
|
|
Parallel 2 units(4×5kW 12Ω)
|
|
SV132iH-2
|
|
|
Parallel 2 units(4×5kW 12Ω)
|
|
SV160iH-2
|
|
|
Parallel 2 units(4×5kW 12Ω)
|
|
SV220iH-2
|
|
|
|
|
制动力矩
|
150%
|
|
制动能力
|
5% ED
|
|
输出信号
|
故障输出接点，从控制信号
|
|
保护
|
散热器过热，变频器过热
|
|
|
